بردبورد چیست؟ آموزش کامل اتصالات و نحوه کار با Breadboard

بردبورد چیست؟ بردبورد یا Breadboard یک صفحه اتصال موقت برای ساخت و آزمایش مدارهای الکترونیکی بدون لحیم‌کاری است. زیر سوراخ‌های این صفحه، گیره‌های فلزی قرار دارند که گروه‌های مشخصی از سوراخ‌ها را به یکدیگر متصل می‌کنند. به همین دلیل می‌توان قطعاتی مانند مقاومت، LED، خازن، ترانزیستور، آی‌سی، سنسور و بردهای میکروکنترلری را روی آن قرار داد، مدار را آزمایش کرد و هر زمان لازم بود اتصالات را تغییر داد.

ظاهر بردبورد ساده است، اما اگر ندانیم کدام سوراخ‌ها از داخل به هم متصل‌اند، مدار یا کار نمی‌کند یا دچار اتصال کوتاه می‌شود. در این راهنمای آرمین‌کیت، ساختمان داخلی بردبورد، ریل‌های تغذیه، شیار وسط، نحوه قرارگیری قطعات، انواع بردبورد، خطاهای رایج و یک مدار عملی LED با Arduino Uno را مرحله‌به‌مرحله بررسی می‌کنیم.

بردبورد چیست و چه کاری انجام می‌دهد؟

بردبورد که با نام‌های برد بورد، بورد آزمایشی، تخته آزمایش و Breadboard نیز شناخته می‌شود، ابزاری برای نمونه‌سازی سریع مدار است. در نوع رایج و بدون لحیم، پایه قطعات و سیم‌های جامپر داخل سوراخ‌ها قرار می‌گیرند و گیره‌های فلزی زیر صفحه، اتصال الکتریکی را برقرار می‌کنند.

هدف اصلی بردبورد ساخت محصول نهایی نیست. ابتدا ایده مدار روی بردبورد پیاده می‌شود، مقدار قطعات و سیم‌کشی آزمایش می‌شود، خطاها برطرف می‌شوند و بعد از اطمینان از عملکرد، مدار می‌تواند به برد سوراخ‌دار یا PCB منتقل شود. این ویژگی باعث شده بردبورد یکی از اولین ابزارهای مورد نیاز برای یادگیری الکترونیک، کار با آردوینو و ساخت پروژه‌های DIY باشد.

چرا به آن Breadboard می‌گویند؟

در سال‌های ابتدایی آزمایش‌های الکترونیکی، سازندگان قطعات را روی تخته‌های چوبی شبیه تخته برش نان نصب می‌کردند. نام Breadboard از همان روش قدیمی باقی مانده است؛ هرچند بردبورد امروزی یک صفحه پلاستیکی با اتصالات فلزی منظم و قابل استفاده مجدد است.

ساختمان و اجزای بردبورد

برای فهمیدن نحوه کار بردبورد باید چهار بخش اصلی آن را بشناسیم: نوارهای اتصال قطعات، شیار وسط، ریل‌های تغذیه و علائم ردیف و ستون.

۱. نوارهای اتصال قطعات یا Terminal Strips

بخش میانی بردبورد معمولاً با حروف A تا E در یک سمت و F تا J در سمت دیگر مشخص می‌شود. در هر شماره، پنج سوراخ A تا E به یک گیره فلزی مشترک وصل‌اند. پنج سوراخ F تا J نیز یک گروه متصل جداگانه می‌سازند. این دو گروه به‌دلیل وجود شیار وسط به یکدیگر وصل نیستند.

بنابراین اگر دو پایه یک قطعه را داخل سوراخ‌های یک گروه پنج‌تایی قرار دهید، آن دو پایه از نظر الکتریکی مستقیماً به هم متصل می‌شوند. این اشتباه به‌خصوص هنگام نصب LED، مقاومت و کلید بسیار رایج است.

۲. شیار وسط بردبورد

شیار طولی وسط، دو نیمه بخش مرکزی را از هم جدا می‌کند. آی‌سی‌های پایه‌دار یا DIP باید روی این شیار قرار بگیرند؛ به‌گونه‌ای که پایه‌های یک سمت آی‌سی در گروه A تا E و پایه‌های سمت دیگر در گروه F تا J باشند. اگر آی‌سی کاملاً در یک سمت قرار گیرد، بعضی پایه‌ها ممکن است ناخواسته به هم اتصال پیدا کنند.

۳. ریل‌های مثبت و منفی تغذیه

کناره‌های بردبورد معمولاً خطوط قرمز و آبی یا علامت‌های + و − دارند. این ریل‌ها برای پخش‌کردن ولتاژ مثبت و زمین در طول مدار استفاده می‌شوند. رنگ‌ها فقط راهنما هستند؛ خط قرمز خودش برق تولید نمی‌کند و تا وقتی آن را به منبع متصل نکنید ولتاژی ندارد.

۴. شماره‌ها و حروف روی بردبورد

حروف و اعداد فقط برای پیدا کردن موقعیت سوراخ‌ها هستند. مثلاً A10 و B10 معمولاً در یک گروه متصل‌اند، اما A10 و A11 اتصال داخلی ندارند. علامت‌های چاپ‌شده را با مسیر واقعی فلز زیر برد اشتباه نگیرید.

شماتیک اتصالات داخلی بردبورد

در تصویر بالا، کادرهای آبی پشت هر پنج سوراخ نشان‌دهنده یک گیره فلزی مشترک هستند. ریل‌های قرمز و آبی مسیرهای طولی مستقلی دارند. علامت قطع در میانه ریل یادآوری می‌کند که پیوستگی کامل ریل در همه مدل‌ها تضمین‌شده نیست.

چگونه اتصالات بردبورد را با مولتی‌متر آزمایش کنیم؟

1. منبع تغذیه، USB و باتری را کاملاً جدا کنید.
2. مولتی‌متر را روی حالت بوق اتصال یا Continuity قرار دهید.
3. دو پراب را داخل دو سوراخ از یک گروه پنج‌تایی بگذارید؛ باید بوق شنیده شود.
4. یک پراب را در A10 و دیگری را در F10 قرار دهید؛ به‌دلیل شیار وسط نباید اتصال وجود داشته باشد.
5. ابتدا و انتهای هر ریل تغذیه را آزمایش کنید تا مشخص شود ریل یکپارچه است یا از وسط قطع شده است.

کاربردهای بردبورد چیست؟

بردبورد فقط برای پروژه‌های دانش‌آموزی نیست. هرجا لازم باشد یک مدار کم‌ولتاژ را سریع ببندیم، تغییر دهیم و اندازه‌گیری کنیم، این ابزار مفید است.

• آموزش الکترونیک: مشاهده عملی اتصال سری و موازی، قانون اهم و رفتار قطعات.
• پروژه‌های آردوینو و میکروکنترلر: اتصال LED، کلید، نمایشگر، سنسور و ماژول به Arduino، ESP32 یا Raspberry Pi Pico.
• نمونه‌سازی سریع: بررسی ایده پیش از طراحی PCB و کاهش هزینه خطا.
• تست قطعات: آزمایش مقاومت، خازن، دیود، ترانزیستور و آی‌سی‌های پایه‌دار.
• عیب‌یابی مدار: جداسازی بخش‌های مدار و اندازه‌گیری ولتاژ و سیگنال در نقاط مختلف.
• آزمایش چند مقدار: تعویض سریع مقاومت یا خازن و مقایسه نتیجه بدون لحیم‌کاری.

اگر تازه با میکروکنترلرها آشنا شده‌اید، ابتدا مقاله آردوینو چیست؟ معرفی کامل Arduino را بخوانید. برای دیدن یک نمونه کاربرد واقعی بردبورد نیز آموزش ساخت بازی گل یا پوچ با آردوینو را ببینید.

انواع بردبورد

بردبوردها از نظر اندازه، تعداد نقاط اتصال و امکانات جانبی متفاوت‌اند. تعداد دقیق سوراخ‌ها میان سازندگان فرق می‌کند، بنابراین بهتر است به جای تکیه بر نام، ابعاد و تعداد نقاط اتصال محصول را نیز بررسی کنید.

نوع	ویژگی	کاربرد مناسب
بردبورد مینی	کوچک و معمولاً بدون ریل تغذیه کامل	مدارهای بسیار ساده، یک سنسور یا چند قطعه
بردبورد نیم‌سایز	فضای متوسط و مناسب حمل	بیشتر آموزش‌ها و پروژه‌های ساده آردوینو
بردبورد فول‌سایز	فضای بیشتر و ریل‌های تغذیه در دو سمت	مدارهای چندبخشی و پروژه‌های آموزشی بزرگ‌تر
صفحه آزمایش چندبردی	چند بردبورد روی پایه، گاهی همراه ترمینال تغذیه	آزمایشگاه و مدارهای گسترده‌تر
برد سوراخ‌دار لحیمی	اتصال دائمی با لحیم؛ از نظر فنی بردبورد بدون لحیم نیست	نسخه نهایی‌تر پس از موفقیت نمونه آزمایشی

آموزش نحوه کار با بردبورد؛ مرحله‌به‌مرحله

مرحله ۱: مدار را ابتدا روی کاغذ یا شبیه‌ساز مشخص کنید

پیش از نصب قطعات، مسیر مثبت، زمین و نقاط اتصال را روی شماتیک پیدا کنید. اگر مدار آردوینو است، شماره پایه‌های ورودی و خروجی را نیز یادداشت کنید. می‌توانید ابتدا طرح را در یک شبیه‌ساز مدار آنلاین بررسی کنید و سپس نمونه واقعی را ببندید.

مرحله ۲: منبع تغذیه را قطع نگه دارید

تمام تغییرات باید در حالت بدون برق انجام شوند. ابتدا USB، باتری یا آداپتور را جدا کنید؛ قطعات را قرار دهید و بعد از بررسی دوباره مدار، تغذیه را وصل کنید.

مرحله ۳: ریل‌های تغذیه را مشخص کنید

مثبت منبع را به ریل قرمز و زمین را به ریل آبی متصل کنید. اگر مدار به هر دو سمت بردبورد نیاز دارد، ریل مثبت دو سمت را با یک جامپر و ریل منفی دو سمت را با جامپر دیگر به هم متصل کنید. در صورت دو تکه بودن ریل، نیمه بالا و پایین را نیز پل بزنید.

مرحله ۴: قطعات را با فاصله و جهت صحیح قرار دهید

دو پایه یک قطعه نباید داخل یک گروه متصل قرار بگیرند، مگر اینکه در شماتیک عمداً اتصال مستقیم خواسته شده باشد. جهت LED، دیود، خازن الکترولیتی، ترانزیستور و آی‌سی را قبل از نصب بررسی کنید.

مرحله ۵: سیم‌های جامپر را کوتاه و منظم انتخاب کنید

برای بردبورد معمولاً سیم جامپر نری به نری یا سیم تک‌رشته با ضخامت مناسب استفاده می‌شود. سیم‌های بسیار بلند مدار را شلوغ و عیب‌یابی را سخت می‌کنند. می‌توانید یک قرارداد رنگ ثابت داشته باشید: قرمز برای مثبت، مشکی یا آبی برای زمین و رنگ‌های دیگر برای سیگنال‌ها.

مرحله ۶: قبل از روشن‌کردن، اتصال کوتاه را بررسی کنید

مسیر مثبت تا زمین را بازبینی کنید. اگر مولتی‌متر دارید، در حالت بدون برق پیوستگی نقاط حساس را آزمایش کنید. سپس منبع را با ولتاژ مناسب مدار وصل کنید و ولتاژ ریل‌ها را اندازه بگیرید.

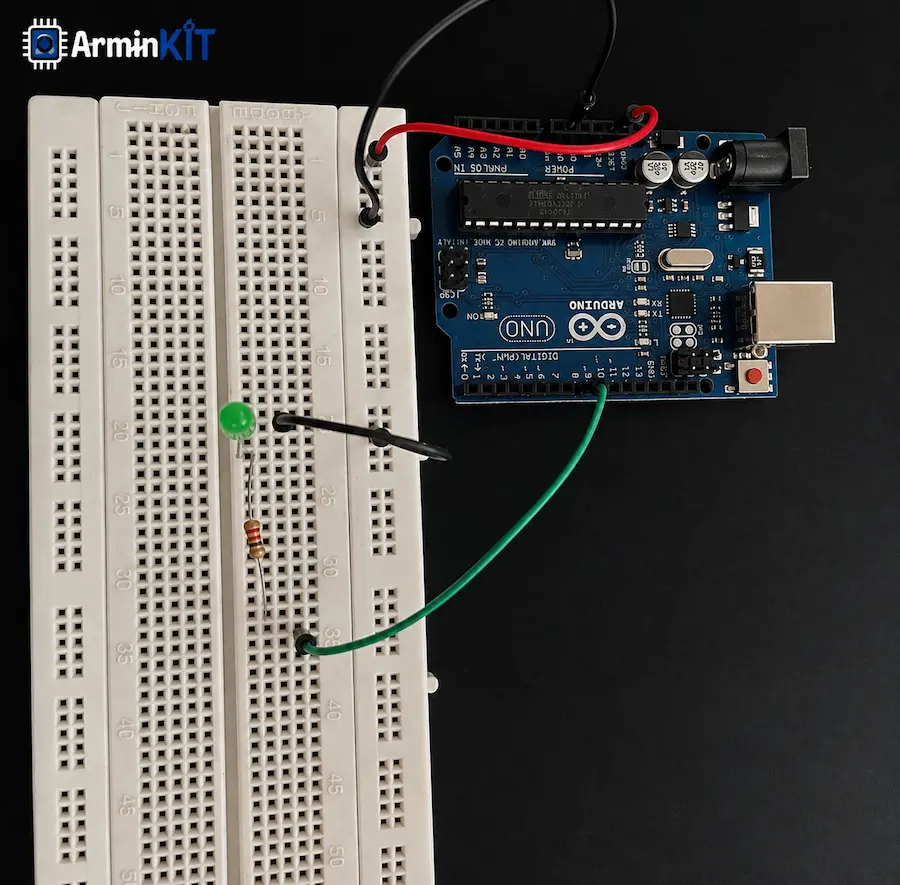

مثال عملی: روشن‌کردن LED با Arduino Uno روی بردبورد

این مدار ساده، نحوه استفاده هم‌زمان از ریل زمین، گروه‌های اتصال و مقاومت سری را نشان می‌دهد. برای محافظت از LED و پایه خروجی آردوینو، یک مقاومت ۲۲۰ تا ۳۳۰ اهم در مسیر LED قرار می‌دهیم.

قطعات مورد نیاز

• Arduino Uno و کابل USB
• یک بردبورد
• یک LED پنج میلی‌متری
• یک مقاومت ۲۲۰ یا ۳۳۰ اهم
• چند سیم جامپر نری به نری

جدول اتصالات مدار

مبدأ	مقصد	توضیح
GND آردوینو	ریل منفی بردبورد	زمین مشترک مدار
پایه D8	یک سر مقاومت	خروجی دیجیتال
سر دیگر مقاومت	آند LED	آند معمولاً پایه بلندتر است
کاتد LED	ریل منفی	کاتد معمولاً پایه کوتاه‌تر و سمت تخت بدنه است

کد آزمایشی Blink برای پایه D8

const byte LED_PIN = 8;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);
}

بعد از آپلود کد، LED باید هر نیم‌ثانیه روشن و خاموش شود. اگر روشن نشد، جهت LED، شماره پایه D8، اتصال مقاومت و زمین مشترک را بررسی کنید.

اشتباهات رایج هنگام کار با بردبورد

قرار دادن دو پایه LED در یک گروه متصل

اگر هر دو پایه LED در یک ستون پنج‌تایی باشند، دو پایه به هم اتصال مستقیم پیدا می‌کنند و اختلاف ولتاژ مناسبی روی LED ایجاد نمی‌شود. پایه‌ها باید در گروه‌های جدا قرار بگیرند.

فرض‌کردن اینکه تمام ریل تغذیه یکپارچه است

قطع‌شدن ریل در وسط یکی از مهم‌ترین علت‌های بی‌برق‌بودن نیمه مدار است. اگر علامت خط روی ریل در وسط شکسته شده، احتمال دو تکه بودن زیاد است؛ با این حال آزمایش مولتی‌متر مطمئن‌تر است.

وصل‌نکردن زمین مشترک

وقتی آردوینو، سنسور و منبع دیگری در مدار دارید، باید مرجع زمین آن‌ها مشترک باشد؛ مگر مدار به‌طور تخصصی ایزوله طراحی شده باشد. نبود GND مشترک باعث خروجی ناپایدار یا کارنکردن کامل مدار می‌شود.

اتصال LED بدون مقاومت

LED نباید مستقیماً بین خروجی و زمین قرار بگیرد. مقاومت سری جریان را محدود می‌کند. مقدار دقیق به ولتاژ منبع و مشخصات LED بستگی دارد، اما برای بسیاری از آزمایش‌های ۵ ولتی ساده، ۲۲۰ تا ۳۳۰ اهم انتخاب رایجی است.

استفاده از بردبورد برای برق شهر یا جریان زیاد

بردبورد برای اتصال مستقیم برق ۲۲۰ ولت، بارهای پرجریان و مدارهای قدرت مناسب نیست. فاصله کم نقاط، تماس محدود گیره‌ها و سیم‌های نازک می‌تواند خطر برق‌گرفتگی، داغ‌شدن و آتش‌سوزی ایجاد کند. برای این کاربردها از برد، ترمینال، حفاظت و تجهیزات متناسب با ولتاژ و جریان مدار استفاده کنید.

فشار دادن پایه‌های بسیار ضخیم

پایه ضخیم یا سیم چندرشته نامناسب می‌تواند گیره داخلی را گشاد کند. بعد از آن، قطعات معمولی در آن سوراخ لق می‌شوند و اتصال لحظه‌ای ایجاد می‌کنند. برای سیم لخت، نوع تک‌رشته و اندازه مناسب بردبورد انتخاب کنید.

روش عیب‌یابی مدار روی بردبورد

1. تغذیه را اندازه بگیرید: وجود ولتاژ درست بین ریل مثبت و منفی را بررسی کنید.
2. ریل‌های قطع‌شده را پیدا کنید: ابتدا و انتهای هر ریل را با Continuity آزمایش کنید.
3. اتصالات را با شماتیک تطبیق دهید: مدار را بخش‌به‌بخش دنبال کنید، نه فقط با رنگ سیم‌ها.
4. قطبیت قطعات را کنترل کنید: LED، دیود، خازن الکترولیتی و آی‌سی جهت دارند.
5. سیم یا سوراخ مشکوک را عوض کنید: جامپر قطع‌شده یا گیره فرسوده ممکن است ظاهراً سالم باشد.
6. مدار را ساده کنید: بخش‌های اضافی را جدا کنید و ابتدا کوچک‌ترین قسمت مدار را به کار بیندازید.
7. کد را از سخت‌افزار جدا بررسی کنید: در پروژه میکروکنترلری، شماره پایه‌ها و وضعیت INPUT/OUTPUT را با سیم‌کشی مقایسه کنید.

تفاوت بردبورد، برد سوراخ‌دار و PCB

ویژگی	بردبورد	برد سوراخ‌دار	PCB
نوع اتصال	موقت، بدون لحیم	لحیمی و نیمه‌دائمی	مسیرهای مسی طراحی‌شده
سرعت تغییر	بسیار سریع	متوسط	نیازمند طراحی یا ساخت مجدد
استحکام	مناسب آزمایش روی میز	مناسب نمونه پایدارتر	مناسب محصول نهایی
مدارهای حساس و فرکانس بالا	محدود به‌دلیل سیم‌های بلند و اثرات ناخواسته	بهتر، وابسته به مونتاژ	بهترین امکان کنترل مسیرها و زمین
کاربرد اصلی	یادگیری و نمونه‌سازی	نمونه دائمی کم‌تیراژ	محصول و تولید

محدودیت‌های بردبورد

اتصالات فنری و سیم‌های جامپر مقداری مقاومت، ظرفیت و اندوکتانس ناخواسته ایجاد می‌کنند. در مدارهای فرکانس بالا، آنالوگ بسیار حساس، توان بالا یا پروژه‌ای که باید در برابر لرزش پایدار باشد، نتیجه بردبورد ممکن است با PCB متفاوت باشد. همچنین گیره‌های فرسوده می‌توانند اتصال لحظه‌ای ایجاد کنند. بنابراین بردبورد را ابزار نمونه‌سازی بدانید، نه معیار نهایی عملکرد هر مدار.

راهنمای انتخاب بردبورد مناسب

• اندازه پروژه: برای یک LED یا سنسور، مینی کافی است؛ برای مدار چندبخشی نیم‌سایز یا فول‌سایز فضای بهتری می‌دهد.
• وجود ریل تغذیه: برای پروژه‌های آردوینو، ریل‌های واضح مثبت و منفی سیم‌کشی را مرتب‌تر می‌کنند.
• کیفیت گیره‌ها: قطعه باید با فشار منطقی وارد شود و پس از نصب لق نزند.
• قابلیت اتصال چند برد: برخی مدل‌ها زبانه دارند و می‌توان چند برد را کنار هم قرار داد.
• چسب پشت یا صفحه پایه: برای ثابت‌ماندن مدار روی میز مفید است، اما پوشش پشت برد را برای دیدن اتصالات جدا نکنید.
• علائم خوانا: شماره‌ها، حروف و خطوط ریل واضح، خطای سیم‌کشی را کاهش می‌دهند.

نگهداری و افزایش عمر بردبورد

• پایه قطعات را مستقیم وارد و خارج کنید و آن‌ها را با فشار جانبی نکشید.
• از واردکردن سیم چندرشته، پایه کثیف یا پایه بسیار ضخیم خودداری کنید.
• برد را دور از رطوبت، گردوغبار و براده فلزی نگه دارید.
• اگر یک سوراخ اتصال ناپایدار دارد، آن را علامت بزنید و از گروه دیگری استفاده کنید.
• قبل از جابه‌جایی مدار پیچیده، چند عکس واضح از سیم‌کشی بگیرید.

سؤالات متداول درباره بردبورد

آیا پنج سوراخ کنار هم روی بردبورد به هم متصل‌اند؟

در بخش میانی بردبورد استاندارد، پنج سوراخ هر ستون در یک سمت شیار معمولاً به هم متصل‌اند. گروه پنج‌تایی سمت دیگر شیار یک اتصال جدا دارد.

آیا ریل مثبت و منفی در تمام طول بردبورد پیوسته است؟

همیشه نه. در برخی مدل‌ها ریل در وسط قطع است و باید دو نیمه را با جامپر متصل کرد. بهترین راه تشخیص، آزمایش با مولتی‌متر در حالت Continuity است.

آیا ریل‌های دو طرف بردبورد به هم وصل هستند؟

معمولاً خیر. برای استفاده از ولتاژ و زمین یکسان در دو طرف، ریل‌های هم‌نام را با سیم جامپر به یکدیگر وصل کنید.

آی‌سی را چگونه روی بردبورد قرار دهیم؟

آی‌سی DIP را روی شیار وسط بگذارید تا پایه‌های دو سمت آن در دو نیمه جدا قرار بگیرند. جهت پایه ۱ را نیز از روی شیار یا نقطه روی بدنه آی‌سی تشخیص دهید.

آیا بردبورد برای برق ۲۲۰ ولت مناسب است؟

خیر. بردبورد معمولی برای اتصال مستقیم برق شهر طراحی نشده و استفاده از آن در ولتاژ بالا خطر برق‌گرفتگی، اتصال کوتاه و آتش‌سوزی دارد.

آیا بردبورد با Arduino و ESP32 قابل استفاده است؟

بله. بردبورد برای اتصال قطعات جانبی به Arduino، ESP32 و بسیاری از بردهای توسعه بسیار مناسب است. فقط باید ولتاژ کاری قطعات، زمین مشترک و محدودیت جریان پایه‌ها رعایت شود.

چرا LED روی بردبورد روشن نمی‌شود؟

جهت LED، وجود مقاومت سری، اتصال GND، شماره پایه خروجی، پیوستگی ریل و قرارنگرفتن دو پایه LED در یک گروه متصل را بررسی کنید.

آیا می‌توان بردبورد را چند بار استفاده کرد؟

بله. بردبورد بدون لحیم برای استفاده مجدد ساخته شده است؛ اما فشار پایه‌های ضخیم و استفاده طولانی می‌تواند گیره‌های بعضی سوراخ‌ها را ضعیف کند.

جمع‌بندی

بردبورد راهی سریع و کم‌هزینه برای تبدیل شماتیک به یک مدار قابل آزمایش است. مهم‌ترین اصل در کار با آن، شناخت اتصال داخلی سوراخ‌هاست: هر گروه پنج‌تایی در بخش میانی یک نقطه مشترک می‌سازد، شیار وسط دو نیمه را جدا می‌کند و ریل‌های تغذیه ممکن است یکپارچه یا دو تکه باشند. اگر تغذیه را در زمان تغییر مدار قطع کنید، قطبیت قطعات را رعایت کنید و قبل از روشن‌کردن اتصالات را بررسی کنید، بردبورد به یکی از مفیدترین ابزارهای یادگیری الکترونیک و ساخت پروژه‌های آردوینو تبدیل می‌شود.
