مقاومت چیست؟ آموزش کامل رنگ مقاومت، انواع و محاسبه مقدار

مقاومت چیست؟ مقاومت یا Resistor یکی از پرکاربردترین قطعات الکترونیکی است که با ایجاد یک مقدار مشخص مقاومت الکتریکی، جریان را محدود می‌کند، افت ولتاژ می‌سازد، سطح منطقی ورودی‌ها را تعیین می‌کند و شرایط مناسب کار قطعات را فراهم می‌سازد. مقدار آن با واحد اهم و نماد Ω بیان می‌شود؛ اما برای انتخاب یک مقاومت، فقط عدد اهم کافی نیست و توان، تلرانس، فناوری ساخت و شرایط مدار نیز اهمیت دارند.

در این آموزش جامع آرمین‌کیت، مفهوم مقاومت و قانون اهم را به زبان ساده یاد می‌گیریم، انواع مقاومت الکترونیکی را مقایسه می‌کنیم، جدول رنگ مقاومت و روش خواندن مقاومت‌های ۴، ۵ و ۶ نواره را می‌بینیم، کد مقاومت SMD را بررسی می‌کنیم و در پایان مقاومت مناسب LED را با چند مثال واقعی محاسبه می‌کنیم.

مقاومت چیست و چگونه کار می‌کند؟

در مدار الکتریکی، ماده در برابر حرکت بارهای الکتریکی مخالفت می‌کند. کمیتی که این مخالفت را توصیف می‌کند مقاومت الکتریکی نام دارد و قطعه‌ای که برای ایجاد مقدار کنترل‌شده‌ای از آن ساخته می‌شود مقاومت یا رزیستور است. در زبان روزمره الکترونیک، واژه «مقاومت» هم برای این کمیت و هم برای خود قطعه استفاده می‌شود.

وقتی مقاومت در مسیر جریان قرار می‌گیرد، انرژی الکتریکی را به گرما تبدیل می‌کند. این قطعه جریان را «مصرف» یا کاملاً مسدود نمی‌کند؛ بلکه متناسب با مقدار اهم و ولتاژ دو سر خود، جریان را محدود می‌کند. مقاومت همچنین می‌تواند با مقاومت دیگری تقسیم ولتاژ بسازد، ورودی دیجیتال را در حالت مشخص نگه دارد یا جریان LED را در محدوده ایمن قرار دهد.

واحد مقاومت چیست؟

واحد مقاومت اهم و نماد آن Ω است. در مقادیر بزرگ‌تر از پیشوندهای استاندارد استفاده می‌کنیم:

• ۱ کیلو اهم یا 1 kΩ: برابر ۱۰۰۰ اهم
• ۱ مگا اهم یا 1 MΩ: برابر ۱٬۰۰۰٬۰۰۰ اهم
• ۱ میلی اهم یا 1 mΩ: برابر ۰٫۰۰۱ اهم؛ حرف کوچک m با مگااهم متفاوت است.

آیا مقاومت قطب مثبت و منفی دارد؟

مقاومت ثابت معمولی قطبیت ندارد؛ بنابراین جهت قرارگیری آن در مدار از نظر الکتریکی مهم نیست. نوارهای رنگی فقط مقدار و مشخصات قطعه را نشان می‌دهند. این موضوع با LED، دیود و خازن الکترولیتی که جهت نصب دارند متفاوت است.

نماد مقاومت در شماتیک

در نقشه مدار، مقاومت معمولاً با حرف R و یک شماره مانند R1 مشخص می‌شود. نماد گرافیکی آن ممکن است به شکل زیگزاگ یا مستطیل باشد. کنار نماد، مقدارهایی مانند 220 Ω، 4.7 kΩ یا 10 kΩ نوشته می‌شود.

قانون اهم و فرمول محاسبه مقاومت

رابطه پایه میان ولتاژ، جریان و مقاومت با قانون اهم بیان می‌شود:

در این فرمول، V ولتاژ بر حسب ولت، I جریان بر حسب آمپر و R مقاومت بر حسب اهم است. اگر جریان را با میلی‌آمپر وارد می‌کنید، ابتدا آن را بر ۱۰۰۰ تقسیم کنید تا به آمپر تبدیل شود؛ مثلاً ۱۰ میلی‌آمپر برابر 0.01 A است.

یک مثال ساده از قانون اهم

اگر ۵ ولت روی یک مقاومت ۱ کیلو اهم قرار گیرد، جریان تئوری برابر است با:

I = 5 ÷ 1000 = 0.005 A = 5 mA

در مدار واقعی، تلرانس مقاومت، دقت منبع و رفتار سایر قطعات می‌تواند عدد نهایی را کمی تغییر دهد.

فرمول توان مقاومت

مقاومت هنگام کار گرما تولید می‌کند. توان تلفاتی آن از یکی از رابطه‌های زیر به دست می‌آید:

P = V × I    |    P = I² × R    |    P = V² ÷ R

توان محاسبه‌شده، گرمای واقعی تولیدشده در شرایط موردنظر است؛ نه وات نامی قطعه. برای کار مطمئن، مقاومت را دقیقاً روی مرز توان نامی به کار نبرید. دمای محیط، تهویه، نحوه نصب و منحنی کاهش توان دیتاشیت را نیز در نظر بگیرید.

کاربرد مقاومت در مدار چیست؟

• محدودکردن جریان: مانند مقاومت سری LED یا ورودی بیس ترانزیستور.
• تقسیم ولتاژ: تولید ولتاژی کوچک‌تر از منبع با دو یا چند مقاومت.
• Pull-up و Pull-down: جلوگیری از شناور ماندن ورودی دیجیتال میکروکنترلر.
• بایاس قطعات: تنظیم نقطه کار ترانزیستور، آپ‌امپ یا سایر مدارهای آنالوگ.
• فیدبک و تعیین بهره: تنظیم بهره در تقویت‌کننده‌ها و مدارهای کنترلی.
• تعیین ثابت زمانی: همراه خازن در مدارهای RC، فیلتر و تایمر.
• اندازه‌گیری جریان: مقاومت شنت کم‌اهم و دقیق، افت ولتاژی متناسب با جریان ایجاد می‌کند.
• تطبیق و خاتمه خط: در مدارهای پرسرعت برای کاهش بازتاب سیگنال؛ این کاربرد به طراحی دقیق نیاز دارد.

مثال تقسیم ولتاژ

در یک تقسیم‌کننده ولتاژ بدون بار، اگر R1 بین منبع و خروجی و R2 بین خروجی و زمین باشد:

Vout = Vin × R2 ÷ (R1 + R2)

برای نمونه، با منبع ۵ ولت و دو مقاومت مساوی ۱۰ کیلو اهم، خروجی بی‌بار تقریباً ۲٫۵ ولت است. اتصال بار به خروجی می‌تواند این مقدار را تغییر دهد؛ بنابراین تقسیم مقاومتی همیشه جای رگولاتور یا مبدل توان را نمی‌گیرد.

مشخصات مهم یک مقاومت

۱. مقدار اهمی

مهم‌ترین مشخصه، مقدار نامی مقاومت است؛ اما مقدار واقعی به علت تلرانس کمی با آن تفاوت دارد. مقادیر استاندارد در سری‌هایی مانند E12، E24 و E96 عرضه می‌شوند.

۲. تلرانس یا درصد خطا

تلرانس محدوده مجاز اختلاف مقدار واقعی از مقدار نامی است. یک مقاومت ۱ کیلو اهم با تلرانس ۵٪ می‌تواند در محدوده ۹۵۰ تا ۱۰۵۰ اهم باشد. برای فیلتر، مرجع ولتاژ و اندازه‌گیری دقیق، مقاومت ۱٪ یا دقیق‌تر مناسب‌تر است؛ اما در بسیاری از مدارهای عمومی ۵٪ کافی است.

۳. توان نامی

توان‌های ۱/۸، ۱/۴، ۱/۲، ۱ و چند وات رایج‌اند. توان نامی حداکثر مطلق قابل استفاده در تمام شرایط نیست؛ سازندگان معمولاً از دمای مشخصی به بعد کاهش توان مجاز یا Derating را تعیین می‌کنند. اندازه ظاهری فقط یک نشانه تقریبی است و برای انتخاب قطعه ناشناخته، دیتاشیت یا مشخصات فروشنده معتبرتر است.

۴. ضریب دمایی

ضریب دمایی یا TCR نشان می‌دهد مقدار مقاومت با تغییر دما چقدر جابه‌جا می‌شود و معمولاً با ppm/°C بیان می‌شود. این مشخصه در ابزار اندازه‌گیری، سنسورها و مدارهای دقیق اهمیت بیشتری دارد.

۵. حداکثر ولتاژ کاری و ولتاژ اضافه‌بار

حتی اگر توان محاسبه‌شده کم باشد، نباید ولتاژ دو سر مقاومت از حد مجاز آن عبور کند. در ولتاژهای بالا ممکن است چند مقاومت سری، فاصله ایمن و قطعات مخصوص لازم باشد. برای این تصمیم به دیتاشیت همان مدل مراجعه کنید.

۶. نویز، پایداری و رفتار فرکانسی

فناوری ساخت مقاومت روی نویز و پایداری اثر دارد. همچنین مقاومت واقعی در فرکانس بالا فقط یک R ایده‌آل نیست و اندوکتانس و ظرفیت پراکنده دارد. در پروژه‌های معمولی آموزشی این اثرها اغلب کوچک‌اند، اما در مدار RF و اندازه‌گیری دقیق مهم می‌شوند.

انواع مقاومت الکترونیکی

نوع مقاومت	ویژگی اصلی	کاربرد معمول
فیلم کربنی	اقتصادی و عمومی	آموزش و مدارهای غیرحساس
فیلم فلزی	دقیق‌تر، پایدارتر و معمولاً کم‌نویزتر	مدار آنالوگ و اندازه‌گیری
سیمی	توان بالا؛ ممکن است اندوکتانس قابل‌توجه داشته باشد	بار، تخلیه و مدار قدرت
SMD	کوچک و مناسب مونتاژ سطحی	بردهای فشرده و تولید انبوه
پتانسیومتر و تریمر	مقدار قابل تنظیم	تنظیم صدا، کالیبراسیون و آستانه
LDR	وابسته به نور	تشخیص روشنایی
NTC و PTC	وابسته به دما	حس‌کردن دما، محدودکردن جریان هجومی و حفاظت
شنت	بسیار کم‌اهم و دقیق	اندازه‌گیری جریان

مقاومت ثابت و متغیر چه تفاوتی دارند؟

مقاومت ثابت مقدار نامی مشخصی دارد و برای تنظیم روزمره طراحی نشده است. پتانسیومتر سه پایه دارد و می‌تواند به‌صورت تقسیم‌کننده ولتاژ یا مقاومت متغیر استفاده شود. تریمر نیز قابل تنظیم است، اما بیشتر برای کالیبراسیون داخلی و دفعات تنظیم محدود به کار می‌رود.

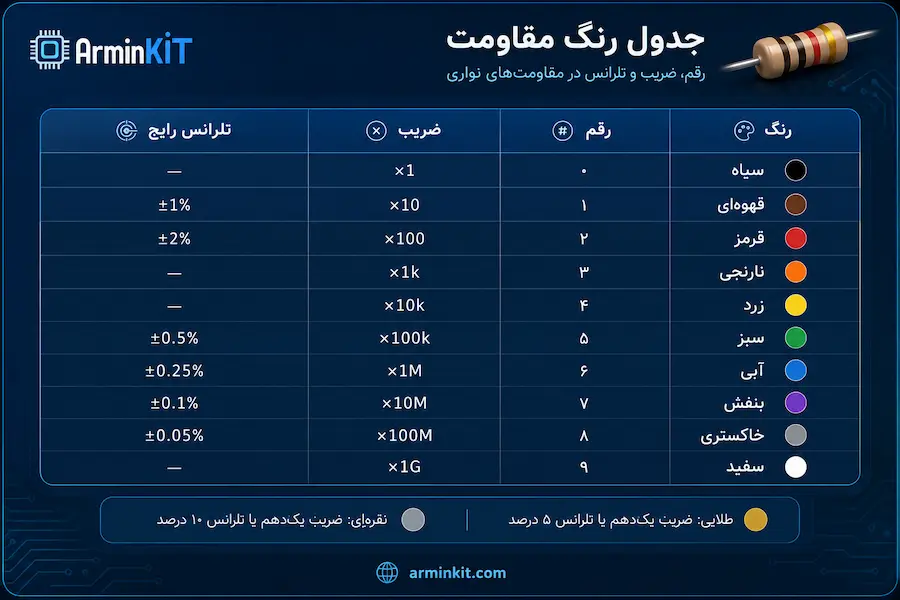

جدول رنگ مقاومت

کد رنگی برای نمایش مقدار، ضریب، تلرانس و در مقاومت شش نواره ضریب دمایی استفاده می‌شود. روش علامت‌گذاری مقاومت‌ها در استاندارد IEC 60062 پوشش داده شده است. جدول زیر کاربرد رایج رنگ‌ها را نشان می‌دهد:

رنگ	رقم	ضریب رایج	تلرانس رایج
سیاه	۰	×1	—
قهوه‌ای	۱	×10	±1%
قرمز	۲	×100	±2%
نارنجی	۳	×1 k	—
زرد	۴	×10 k	—
سبز	۵	×100 k	±0.5%
آبی	۶	×1 M	±0.25%
بنفش	۷	×10 M	±0.1%
خاکستری	۸	×100 M	±0.05%
سفید	۹	×1 G	—
طلایی	—	×0.1	±5%
نقره‌ای	—	×0.01	±10%

نحوه خواندن مقاومت از روی رنگ

از کدام سمت نوارها را بخوانیم؟

معمولاً نوار تلرانس با فاصله بیشتری از سایر نوارها قرار دارد یا پهن‌تر است و باید سمت راست باشد. رنگ طلایی یا نقره‌ای در انتها نیز نشانه خوبی است. اگر جهت مشخص نیست، مقدار احتمالی را با سری استاندارد مقاومت‌ها مقایسه و سپس با مولتی‌متر تأیید کنید؛ رنگ‌های فرسوده یا نور نامناسب می‌توانند باعث اشتباه شوند.

خواندن مقاومت ۴ نواره

در مقاومت چهار نواره، نوار اول و دوم دو رقم معنادار، نوار سوم ضریب و نوار چهارم تلرانس است:

(Digit 1, Digit 2) × Multiplier ± Tolerance

مثال ۱: قهوه‌ای، سیاه، قرمز، طلایی → عدد ۱۰ × ۱۰۰ = ۱۰۰۰ اهم یا ۱ کیلو اهم با تلرانس ۵٪.

مثال ۲: زرد، بنفش، قرمز، طلایی → عدد ۴۷ × ۱۰۰ = ۴۷۰۰ اهم یا ۴٫۷ کیلو اهم با تلرانس ۵٪.

مثال ۳: قرمز، قرمز، قهوه‌ای، طلایی → ۲۲ × ۱۰ = ۲۲۰ اهم با تلرانس ۵٪.

خواندن مقاومت ۵ نواره

در مقاومت پنج نواره، سه نوار اول رقم معنادار، نوار چهارم ضریب و نوار پنجم تلرانس است. برای مثال قهوه‌ای، سیاه، سیاه، قرمز، قهوه‌ای برابر ۱۰۰ × ۱۰۰ = ۱۰٬۰۰۰ اهم یا ۱۰ کیلو اهم با تلرانس ۱٪ است.

خواندن مقاومت ۶ نواره

پنج نوار نخست معمولاً مانند مقاومت پنج نواره خوانده می‌شوند و نوار ششم ضریب دمایی را نشان می‌دهد. چون کد دقیق به خانواده قطعه وابسته است، برای طراحی دقیق علاوه بر رنگ، شماره فنی و دیتاشیت را بررسی کنید.

چرا عدد محاسبه‌شده دقیقاً روی مولتی‌متر دیده نمی‌شود؟

تلرانس قطعه، دمای آن، دقت مولتی‌متر، مقاومت پراب‌ها و وجود مسیرهای موازی در مدار روی اندازه‌گیری اثر می‌گذارند. یک مقاومت ۱۰ کیلو اهم ۵٪ الزاماً دقیقاً ۱۰٫۰۰ کیلو اهم نیست. اگر مقدار خارج از محدوده تلرانس است، یک پایه را از مدار جدا و دوباره اندازه‌گیری کنید.

نحوه خواندن کد مقاومت SMD

روی برخی مقاومت‌های SMD اعداد یا حروف چاپ می‌شود، هرچند قطعات بسیار کوچک ممکن است هیچ علامتی نداشته باشند.

• کد سه رقمی: دو رقم اول مقدار معنادار و رقم سوم تعداد صفرها است. کد 472 یعنی 47 × 100 = 4700 Ω یا 4.7 kΩ.
• کد چهار رقمی: سه رقم اول مقدار معنادار و رقم چهارم ضریب ده‌دهی است. کد 1001 یعنی 100 × 10 = 1000 Ω.
• حرف R: نقش ممیز را دارد؛ برای مثال 4R7 یعنی 4.7 Ω و R22 یعنی 0.22 Ω.
• کد EIA-96: از دو رقم و یک حرف استفاده می‌کند و برای تبدیل آن به جدول E96 نیاز است. این کد را نباید مثل کد سه رقمی معمولی تفسیر کرد.

اگر نوشته ناخواناست یا قطعه روی مدار قرار دارد، اندازه‌گیری بدون جداکردن یک پایه ممکن است به علت مسیر موازی اشتباه باشد. در تعمیرات، مقایسه با شماتیک و برد سالم نیز کمک می‌کند.

اندازه‌گیری مقاومت با مولتی‌متر

1. برق مدار را قطع کنید. هرگز مقاومت را در مدار روشن با حالت اهم اندازه نگیرید.
2. خازن‌های مدار را با روش ایمن و مناسب تخلیه کنید.
3. مولتی‌متر را روی حالت Ω یا رنج مناسب قرار دهید.
4. دو پراب را به دو سر مقاومت بزنید؛ جهت پراب‌ها برای مقاومت ثابت مهم نیست.
5. اگر عدد در مدار کمتر از مقدار مورد انتظار است، احتمال وجود مسیر موازی را در نظر بگیرید و برای نتیجه مطمئن یک پایه مقاومت را جدا کنید.

در مقاومت‌های بسیار کم‌اهم، مقاومت سیم و پراب مهم است. ابتدا اتصال کوتاه دو پراب را اندازه بگیرید یا از قابلیت Relative/Zero و برای دقت بالاتر از اندازه‌گیری چهار سیمه مناسب استفاده کنید.

محاسبه مقاومت سری و موازی

مقاومت‌های سری

در اتصال سری، جریان از همه مقاومت‌ها یکسان عبور می‌کند و مقاومت معادل برابر مجموع آن‌هاست:

Req = R1 + R2 + R3 + …

دو مقاومت ۱ کیلو اهم سری، مقاومت معادل ۲ کیلو اهم می‌سازند. تقسیم توان و ولتاژ میان قطعات به مقدار هر مقاومت و شرایط مدار وابسته است.

مقاومت‌های موازی

در اتصال موازی، ولتاژ دو سر مقاومت‌ها یکسان است:

1/Req = 1/R1 + 1/R2 + 1/R3 + …

برای دو مقاومت می‌توان از Req = (R1 × R2) ÷ (R1 + R2) استفاده کرد. دو مقاومت مساوی در موازی، نصف مقدار یکی را می‌سازند؛ مثلاً دو مقاومت ۱ کیلو اهم موازی تقریباً ۵۰۰ اهم هستند. مقاومت معادل موازی همیشه از کوچک‌ترین مقاومت شاخه‌ها کمتر است.

محاسبه مقاومت مناسب LED

LED قطعه‌ای غیرخطی و دارای قطبیت است و معمولاً نباید مستقیماً به منبع ولتاژ یا پایه خروجی متصل شود. ساده‌ترین روش محدودکردن جریان، قرار دادن یک مقاومت به‌صورت سری با LED است:

R = (Vs − Vf) ÷ I

Vs ولتاژ منبع، Vf ولتاژ مستقیم LED در جریان موردنظر و I جریان هدف بر حسب آمپر است. مقدار Vf را از دیتاشیت LED بگیرید؛ رنگ LED فقط تخمین اولیه می‌دهد.

مثال: LED قرمز با منبع ۵ ولت

فرض کنیم ولتاژ مستقیم LED برابر ۲ ولت و جریان هدف ۱۰ میلی‌آمپر باشد:

R = (5 − 2) ÷ 0.01 = 300 Ω

اگر ۳۰۰ اهم در دسترس نیست، ۳۳۰ اهم انتخاب استاندارد و محافظه‌کارانه‌ای است. جریان تقریبی با ۳۳۰ اهم برابر (5−2)÷330 ≈ 9.1 mA خواهد بود.

محاسبه توان مقاومت LED

با اختلاف ولتاژ ۳ ولت و جریان ۱۰ میلی‌آمپر، توان تلفاتی مقاومت حدود 3 × 0.01 = 0.03 W است. از نظر این شرایط، مقاومت ۱/۴ وات حاشیه زیادی دارد. اگر منبع، تعداد LED یا جریان تغییر کند، محاسبه را دوباره انجام دهید.

چند LED را چگونه وصل کنیم؟

برای LEDهای موازی، بهتر است هر شاخه مقاومت محدودکننده مستقل داشته باشد؛ زیرا ولتاژ مستقیم LEDها دقیقاً یکسان نیست و یک مقاومت مشترک نمی‌تواند تقسیم جریان مطمئنی تضمین کند. برای LEDهای سری، مجموع ولتاژ مستقیم آن‌ها را از ولتاژ منبع کم کنید؛ اگر مجموع Vf به منبع نزدیک یا از آن بیشتر باشد، مدار ساده مقاومت سری عملکرد پایدار نخواهد داشت.

برای اجرای مدار روی بورد آزمایشی، راهنمای بردبورد چیست و اتصالات آن چگونه کار می‌کند؟ را ببینید. اگر از Arduino Uno استفاده می‌کنید، محدودیت جریان پایه‌های ورودی/خروجی و مشخصات برد را نیز در مستندات همان مدل بررسی کنید.

راهنمای انتخاب مقاومت مناسب

1. مقدار اهمی را محاسبه کنید: از قانون اهم، مدار مرجع یا دیتاشیت استفاده کنید.
2. نزدیک‌ترین مقدار استاندارد مناسب را انتخاب کنید: در محدودکننده جریان LED معمولاً گردکردن به مقدار بالاتر، جریان را کمتر و انتخاب را محافظه‌کارانه‌تر می‌کند؛ این قاعده برای همه مدارها قابل تعمیم نیست.
3. توان واقعی را حساب کنید: سپس با حاشیه و شرایط حرارتی مناسب، وات نامی را تعیین کنید.
4. تلرانس را با حساسیت مدار هماهنگ کنید: مدار عمومی و مدار اندازه‌گیری نیاز یکسانی ندارند.
5. نوع نصب را مشخص کنید: پایه‌دار برای بردبورد و آموزش آسان‌تر است؛ SMD برای PCB فشرده مناسب‌تر است.
6. ولتاژ کاری و دما را کنترل کنید: در ولتاژ، دما یا پالس بالا فقط اهم و وات کافی نیست.
7. فناوری ساخت را انتخاب کنید: برای نویز پایین، دقت، پالس یا توان بالا نوع متناسب لازم است.
8. موجودی و جایگزین را بررسی کنید: جایگزین باید علاوه بر مقدار، توان، تلرانس، ابعاد و سایر مشخصات بحرانی را پوشش دهد.

آیا می‌توان مقاومت با وات بالاتر جایگزین کرد؟

اگر مقدار اهم، تلرانس و سایر مشخصات لازم یکسان باشند، استفاده از وات نامی بالاتر معمولاً از نظر تحمل توان مشکلی ندارد؛ اما قطعه بزرگ‌تر است و ممکن است از نظر حداکثر ولتاژ، رفتار پالس، فناوری ساخت یا ابعاد با طراحی سازگار نباشد. مقاومت با وات پایین‌تر را بدون محاسبه و بررسی جایگزین نکنید.

اشتباهات رایج و عیب‌یابی مقاومت

اشتباه گرفتن ۴٫۷ کیلو اهم با ۴۷۰ اهم

ضریب یا تعداد صفرها را جداگانه بررسی کنید و مقدار نهایی را به اهم بنویسید. استفاده هم‌زمان از جدول رنگ و مولتی‌متر احتمال خطا را کم می‌کند.

تشخیص وات فقط از روی رنگ

نوارهای رایج مقدار و تلرانس را نشان می‌دهند، نه توان نامی را. اندازه بدنه می‌تواند سرنخ باشد، اما برای قطعه ناشناس تضمین نیست.

اندازه‌گیری مقاومت داخل مدار

مسیرهای موازی معمولاً عدد خوانده‌شده را کاهش می‌دهند. برای اندازه‌گیری مطمئن، برق را قطع، خازن‌ها را ایمن تخلیه و حداقل یک پایه قطعه را از مدار جدا کنید.

وصل کردن LED بدون مقاومت

LED ممکن است در لحظه روشن به نظر برسد، اما جریان کنترل‌نشده می‌تواند به LED یا خروجی کنترل‌کننده آسیب بزند. مقاومت را بر اساس Vs، Vf و جریان هدف محاسبه کنید.

سوختن یا تغییر مقدار مقاومت

تیره‌شدن بدنه، ترک، بوی سوختگی یا تغییر شدید مقدار می‌تواند نشانه اضافه‌بار باشد. فقط تعویض مقاومت کافی نیست؛ اتصال کوتاه، خرابی قطعه بعدی، ولتاژ اشتباه یا علت ایجاد توان اضافی را نیز پیدا کنید.

بی‌توجهی به ولتاژ و پالس

ممکن است توان میانگین کم باشد ولی یک پالس کوتاه یا ولتاژ زیاد به مقاومت آسیب بزند. برای منابع تغذیه، تخلیه خازن، اسنابر و مدارهای قدرت از نمودارهای پالس و حداکثر ولتاژ دیتاشیت استفاده کنید.

سؤالات متداول درباره مقاومت

مقاومت چیست؟

مقاومت یا Resistor قطعه‌ای است که با ایجاد مقاومت الکتریکی مشخص، جریان و ولتاژ را در مدار کنترل می‌کند. مقدار آن با اهم بیان می‌شود.

مقاومت را از کدام سمت بخوانیم؟

نوار تلرانس معمولاً با فاصله بیشتر یا پهنای متفاوت در سمت راست قرار می‌گیرد. اگر جهت نامشخص است، مقدار را با مولتی‌متر و سری استاندارد بررسی کنید.

رنگ طلایی روی مقاومت چه معنایی دارد؟

طلایی در جایگاه تلرانس معمولاً به معنی ±۵٪ و در جایگاه ضریب به معنی ×۰٫۱ است. جایگاه نوار تعیین‌کننده معنای آن است.

مقاومت ۱ کیلو اهم چه رنگی است؟

در نوع چهار نواره ۵٪ معمولاً قهوه‌ای، سیاه، قرمز، طلایی است. در مقاومت پنج نواره ۱٪، یک ترکیب رایج قهوه‌ای، سیاه، سیاه، قهوه‌ای، قهوه‌ای است؛ تعداد نوارها را قبل از خواندن مشخص کنید.

مقاومت ۲۲۰ اهم چه رنگی است؟

کد رایج چهار نواره ۲۲۰ اهم با تلرانس ۵٪: قرمز، قرمز، قهوه‌ای، طلایی.

برای LED چه مقاومتی مناسب است؟

یک عدد ثابت برای همه LEDها وجود ندارد. از فرمول R=(Vs−Vf)/I استفاده کنید و ولتاژ مستقیم و جریان مجاز LED را از دیتاشیت بگیرید.

آیا جهت نصب مقاومت مهم است؟

برای مقاومت ثابت معمولی خیر؛ این قطعه قطبیت ندارد. جهت نوارها فقط خواندن مقدار را آسان می‌کند.

تفاوت اهم و وات مقاومت چیست؟

اهم مقدار مخالفت با جریان را نشان می‌دهد؛ وات میزان توان قابل تحمل قطعه را توصیف می‌کند. دو مقاومت با اهم یکسان می‌توانند توان نامی متفاوتی داشته باشند.

چرا مقاومت داغ می‌شود؟

مقاومت انرژی را به گرما تبدیل می‌کند. داغی زیاد می‌تواند ناشی از توان تلفاتی بالا، تهویه ضعیف، انتخاب وات نامناسب یا خرابی مدار باشد.

جمع‌بندی

برای پاسخ به سؤال «مقاومت چیست» باید سه موضوع را کنار هم دید: مقدار اهمی که جریان را تعیین می‌کند، تلرانسی که محدوده مقدار واقعی را نشان می‌دهد و توان نامی که به تحمل گرمای قطعه مربوط است. با جدول رنگ مقاومت می‌توان مقدار مقاومت‌های پایه‌دار را خواند؛ کد عددی برای بسیاری از مقاومت‌های SMD کاربرد دارد و مولتی‌متر راه خوبی برای تأیید مقدار است.

در انتخاب مقاومت مناسب، ابتدا مدار و قانون اهم را بررسی کنید، سپس توان، تلرانس، ولتاژ، دما و فناوری ساخت را بسنجید. برای LED نیز از فرمول R=(Vs−Vf)/I استفاده کنید و به جای تکیه بر یک عدد عمومی، مشخصات واقعی LED و منبع را وارد محاسبه کنید.
